PS30及以上型过滤软化设备
分割线PS30及以上型过滤软化设备不同于PS10、PS15、PS20型设备，由于设备滤罐直径较大，自身重量较重，滤罐直接定位安装在工作台面上，无专用设备机架（部分机型配置泵阀安装支架），设备定位安装均在工作现场进行。同样，客户也可根据原水水质和实际使用需求选择设备功能，组成单罐、双罐或三罐过滤、软化（软水器）系统。根据客户需求，PS30及以上型过滤软化设备可配置国产控制阀或美国FLECK全自动控制阀，不同产水流量控制阀型号不同。过滤罐选用不同尺寸规格的耐腐蚀玻璃钢过滤罐。
下表为PS30及以上型单罐软化（软水器）设备规格参数表，相同型号选择双罐或三罐设备，各过滤器滤罐型号相同、滤料装填体积相同，给水管径不变，设备占地面积大约增加2倍。
PS30及以上型单罐软化（软水器）设备规格参数表
| 型号 | 产水流量(吨/小时) | 过滤器型号(英寸) | 过滤器尺寸(D×H,mm) | 滤料装 填量(升) | 溶盐箱(D×H,mm) | 给水管径(英寸) | 设备尺寸(宽×高×深,m) |
|---|---|---|---|---|---|---|---|
| PS30 | 2~3 | 1465 | Ø350×1650 | 100 | Ø530×970 | 1 | 1×1.9×0.6 |
| PS40 | 3~4 | 1665 | Ø400×1650 | 125 | Ø660×1100 | 1 | 1×1.9×0.7 |
| PS60 | 4~6 | 2072 | Ø500×1800 | 225 | Ø660×1100 | 1 | 1×2.1×0.7 |
| PS80 | 6~8 | 2472 | Ø600×1800 | 300 | Ø760×1220 | 1.5 | 1.3×2.1×0.8 |
| PS120 | 8~12 | 3072 | Ø750×1800 | 550 | Ø760×1220 | 2 | 1.5×2.1×1 |
| PS180 | 12~18 | 3672 | Ø900×1800 | 700 | Ø760×1220 | 2 | 2×2.1×1.2 |
| PS220 | 18~22 | 4072 | Ø1000×1800 | 850 | Ø1080×1150 | 2 | 2.3×2.1×1.3 |
| PS300 | 22~30 | 4872 | Ø1200×1800 | 1350 | Ø1360×1630 | 3 | 2.6×2.1×1.5 |
| PS400 | 30~40 | 5696 | Ø1400×2400 | 2000 | Ø1360×1630 | 3 | 3×2.8×1.7 |
| PS500 | 40~50 | 6096 | Ø1500×2400 | 2300 | Ø1360×1630 | 3 | 3.2×2.8×1.8 |

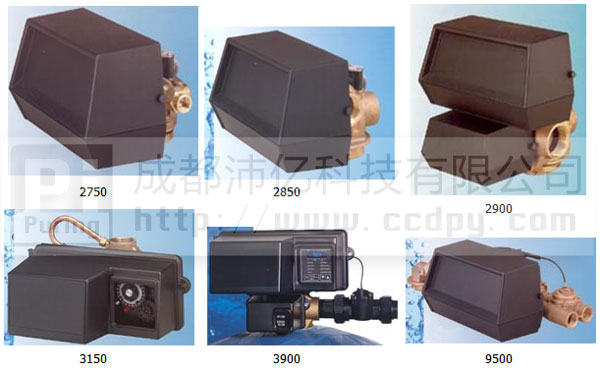

PS30及以上型过滤软化设备常用FLECK控制阀规格简表
| 型号 | 2750 | 2850 | 2900 | 3150 | 3900 | 9000 | 9500 |
|---|---|---|---|---|---|---|---|
| 进水口/出水口(1) | 1" | 11/2" | 2" | 2" | 3" | 1" | 1.5" |
| 阀体材质 | 无铅黄铜 | 无铅黄铜 | 无铅黄铜 | 无铅黄铜 | 无铅黄铜 | 无铅黄铜 | 无铅黄铜 |
| 定时器/驱动器用的马达 | 独立式 | 独立式 | 独立式 双驱动马达 | 独立式 | 独立式 双驱动马达 | 独立式 | 独立式 |
| 控制的程序数 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 再生过程可否调整 | 可 | 可 | 可 | 可 | 可 | 可 | 可 |
| 额定流量(2)(t/h) | 5.9 | 11.5 | 24 | 顶装21.5 侧装22.7 | 56.8 | 4.7 | 9.7 |
| 最大反洗流量(3)(t/h) | 5.6 | 11 | 5.6 | 顶24.7侧23.8 | 22.7 | 1.9 | 3.6 |
- (1)可选择英制或公制（BSP）螺纹。
- (2)额定流量以通过控制阀时压力降为0.1Mpa计算。
- (3)反洗流量以通过控制阀时压力降为0.17Mpa计算。
