反渗透工艺相关技术参数释义

分割线

反渗透水处理工艺作为纯水制取的主要工艺,了解其工作原理及技术参数的含义,对了深入了解、使用实验室超纯水机(或沛亿PR系列反渗透纯水设备及其它纯水、超纯水工程系统)有很大帮助。以下为海德能ESPA系列超低压大通量反渗透膜的技术参数表,这里将以此表格所涉及到的技术参数为依据,讲解这些技术参数的含义。(如果您对反渗透膜的工作原理还不甚了解,请点击这里。)

型号ESPA1ESPA2ESPA2+ESPA3ESPAB
类型膜材质芳香族聚酰胺复合材料
有效膜面积-ft2400440400
性能脱盐率-%平均99.399.699.699.299.2
最低9999.599.59999
透过水量gpd120009000110001200086000
m3/d45.434.141.645.432.6
硼脱除率(pH10)-%9396
测试条件测试溶液1500ppm NaCl500ppm NaCl1500ppm NaC1
操作压力-psi (MPa)150 (1.05)100 (0.7)150(1.05)
测试液温度-℃25
单支膜元件水回收率-%15
测试液pH6.5~7.0
使用条件最高操作压力-psi (MPa)600 (4.14)
最高进水流量-gpm (m3/h)75 (17.0)
最高进水温度-℃45
进水pH范围3.0~10.0
进水最高浊度-NTU1
进水最高SDI (15分钟)<5
最高进水自由氯浓度-ppm<0.1
单支膜元件上浓缩水
与透过水量的最小比例
5:1
单支膜元件最高压力损失10psi (0.07MPa)

膜材质(芳香族聚酰胺复合材料):反渗透膜片有多种材质类型,用在纯水、超纯水行业使用的主要是聚酰胺复合膜,这种膜片一般有三层:聚酯无纺布、聚砜支撑层和聚酰胺超薄分离层。这里的芳香族聚酰胺复合材料即是指超薄分离层的材质。

反渗透膜剖面图

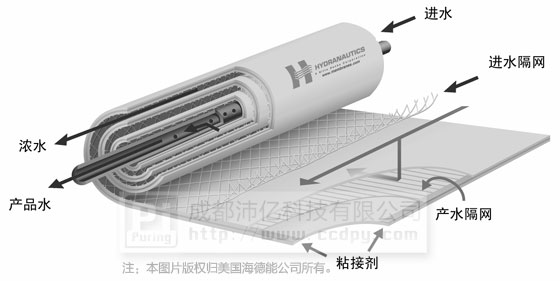

有效膜面积:纯水、超纯水行业使用反渗透膜几乎都是卷式膜,膜片被螺旋状卷制在中心管上,进水由卷制膜片端面进入(水流方向与膜表面平行),透过膜的纯水汇集于中心管流出,被截留的杂质随浓水被排放掉(进水流过膜表面逐渐被浓缩成浓水)。反渗透膜产水量与膜面积成正比,膜面积越大,产水量越大。反渗透膜卷制时被制成膜袋,膜袋边缘粘接部分不具备制水能力,有效膜面积必须去除此部分粘接面积。

脱盐率:通过反渗透膜从进水中去除可溶性的杂质浓度的百分率,是衡量反渗透膜品质的重要技术指标,脱盐率越高越好。 脱盐率计算公式:脱盐率=(1-产水含盐量/进水含盐量)×100%。膜元件的脱盐率在其制造成形时就已确定,脱盐率的高低取决于膜元件表面超薄脱盐层的致密度,脱盐层越致密脱盐率越高,但产水量越低。反渗透对不同物质的脱除率主要由物质的结构和分子量决定,对高价离子及复杂单价离子的脱除率可以超过99%,对单价离子如:钠离子、钾离子、氯离子的脱除率稍低,但也超过了98%;对分子量大于100的有机物脱除率也可达到98%,但对分子量小于100的有机物脱除率较低。下图所示脱盐率=(1-2.4/200)×100%=98.8%

透过水量:也称产水量、水通量,指反渗透系统的产能,即单位时间内透过膜水量,通常用吨/小时或加仑/天(GPD)来表示。透过水量与有效膜面积成正比,是反渗透膜重要的性能指标参数。

操作压力:反渗透膜在测试环境下的标准运行压力。与反渗透系统运行压力不同,反渗透系统运行压力可参考操作压力。

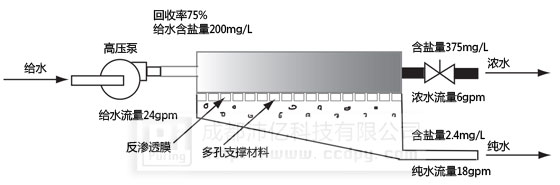

回收率:指膜系统中给水转化成为产水或透过液的百分比。反渗透系统的回收率在设计时就已经确定,是基于预设的进水水质而定的。回收率通常希望最大化以便提高经济效益,但应该以反渗透系统内不会因盐类等杂质的过饱和发生沉淀为它的极限值。 回收率=(产水流量/进水流量)×100% 。 单支膜元件水回收率:一支反渗透膜元件的回收率,一般较低(15%左右)。系统回收率:反渗透系统的回收率,多支反渗透膜元件串联可提高系统的回收率,大型反渗透工程系统回收率可高达80%左右。下图所示回收率=(18/24)×100%=75%

反渗透脱盐率回收率

最高操作压力:反渗透膜最高可承受的给水压力。

单支膜元件最高压力损失:给水经过高压泵加压进入反渗透膜,反渗透膜进水压力和浓水侧出水压力之间有一个差值,这个差值可以反映反渗透膜的污堵情况,污堵越厉害,压力差值越大,反映出来即是压力损失越大。
