CM-230电导率监视仪使用说明书
分割线性能特征
本仪表为工业流程电导率在线监视面板式仪表。其量程切换、常数校验均可通过后面板的操作部件自由设定调节；采用独特的信号采集处理技术、专用厚膜集成电路，使测量准确、运行稳定；数据线性化、自动温度补偿；不受线缆长度改变的影响，免维护，是各种小型纯水设备的理想配套仪表。
主要技术指标
- 测量范围：0~20 0~200 0~2000μS/cm
- 准确度：1.5%(FS)
- 稳定性：±2×10-3（FS）/24h
- 配套电极：塑料结构 常数：1.0cm-1
- 温补元件：NTC 介质温度：5~50℃
- 螺纹尺寸：1/2"管螺纹
- 介质压力：0~0.5MPa
- 线缆结构：RVP+同轴75-2双屏蔽
- 线缆长度：5m或约定______m
- 温度补偿：以25℃为基准，自动补偿。
- 显示方式：3-1/2 位LCD
- 输出信号电流：4~20mA
- 供电电源：AC 220V±10% 50Hz
- 电源消耗：≤1W
- 环境条件：（1）温度0~50℃ （2）湿度≤85%RH
- 外形尺寸：48×96×100mm（高×宽×深）
- 开孔尺寸：45×92mm（高×宽）

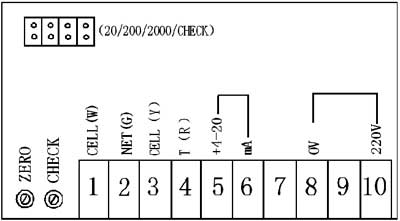

接线位置图
接线说明
- （1）白线接CELL(W)
- （2）绿线接NET（G）
- （3）黄线接CELL（Y）
- （4）红线接T（R）
- （5）（6）外接记录仪用端子，4~20mA对应于每一量程0~满度μS/cm
- （7）接地线（EARTH）
- （9）内部无连接（NC）
- （8）（10）AC 220V±10%接入端
ZERO—仪表调零端钮（电极干燥状态，仪表显示不为零时，调节此钮使其指示为零）。
CHECK—电极常数调节钮（在短路插片移至CHECK时调节）。

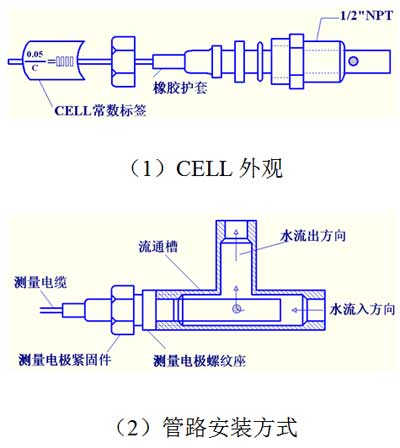

测量电极安装
保证电极在管路上正确测量出电导率，应避免电导池间出现气泡或死水而造成数据失准，请严格按下图安装：
注：
（1）电极应安装在管路中位置较低、流速稳定且不易产生气泡处。
（2）电导池平装或竖装都应深入到活动水体。
（3）测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单元。
（4）测量电缆需加长时，请与厂家联系或供货前约定。
正确设置
仪表安装完毕后，接通电源，请进行如下操作：
1、常数校正：
将后面板短路插片移至（CHECK）位置，显示屏显示的数据为电极常数值，如与所配电极常数不符时，可调节左下方（CHECK）调节钮使其相符。例：若电极常数C=1.059cm-1则调CHECK钮使仪表显示为1.059。
2、量程切换：
将短路插片移至不同的量程档，可实现量程切换。为获得最佳分辨率请选择合适量程，量程太大读数精度会有所降低。注意：当显示屏最高位显示“1”，后三位消隐，即表示被测量溶液的电导率值超过该量程，应换至高一档量程。
维护保养
- 测量电极是精密部件，不可分解，不可改变电极形状和尺寸；不可用强酸、碱清洗，改变电极常数，影响测量的精度。
- 测量电缆为专用电缆，不可更换。
- 仪表应安置于干燥环境或控制箱内，避免因水滴溅射或受潮引起仪表漏电或测量误差。
故障判断及排除
| 现象 | 可能因素 | 排除方法 |
|---|---|---|
| 1．仪表无显示 | A．电源没接通 B．仪表故障 | A．检查（8）（10）之间有无220V电压 B．请专业人员维修，一年内厂家给予调换。 |
| 2．显示不稳定 | A．电极接线不正确 B．管路中有气泡 C．水质不稳定 D．电源有强干扰 E．被测流体带电 | A．检查电缆线有无接错 B．整改管路或另选测量点 C．用稳定水源排除仪表原因 D．视原因对电源采取措施 E．在进入电极前介入不锈钢管接地消除 |
| 3．读数误差大 | A．常数设置不正确 B．电极常数发生改变 C．测点流速太急或死水 | A．按六.1办法重调 B．更换新电极 C．将电极安装于流速较缓处 |
| 4．电极脱水后仪表指示有数值 | A．电极透水或电缆绝缘性能下降 B．电极间有异物 C．接线端子受潮 | A．更换新电极 B．C．查明原因针对处理 |
连接PLC、记录仪
4~20mA信号为直接输出方式，当记录仪或PLC端口与系统电源地相通或悬浮高电位时，会影响电导仪的测量精度和安全，请选配4~20mA信号隔离器（另供）。
仪器成套清单
电计：一台
传感器：一支
固定夹：一付
说明书：一册
