叠片式过滤器原理及选型规格

分割线

总述

过滤作为纯水、超纯水工程中不可或缺的处理工艺,主要用于去除水中的颗粒状杂质及悬浮物,过滤工艺总体上来讲以较为成熟的介质过滤为主,但近年来非介质过滤器也渐渐在国内各行业应用起来,其中叠片式过滤器即为较先进的非介质过滤器,以其独特的结构、优异的性能、高效低耗的特点深受用户青睐。该产品在很大程度上可以取代砂滤器等传统的机械过滤装置,其性能优越、水电耗远低于其他同类产品。

产品特点

过滤原理

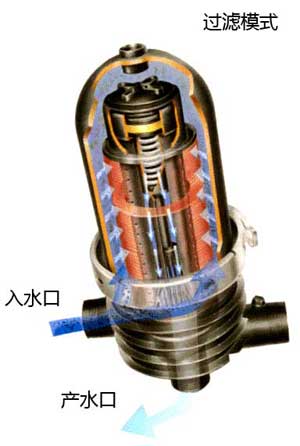

叠片式过滤器过滤原理图

叠片过滤技术:薄薄的特定颜色的塑料叠片两边刻有大量一定微米尺寸的沟槽。一串同种模式的叠片叠压在特别设计的内撑上。通过弹簧和液体压力压紧时,叠片之间的沟槽交叉,从而制造出拥有一系列独特过滤通道的深层过滤单元,这个过滤单元装在一个耐压耐腐蚀的滤筒中形成过滤器。在过滤时,过滤叠片通过弹簧和流体压压紧,压差越大,压紧力越强。保证了自锁性高效过滤。液体由外缘通过沟槽流向叠片内缘,经过18-32个过滤点,从而形成独特的深层过滤。 过滤结束后通过手工或液压使叠片之间松开进行手工清洗或自动反冲洗。

过滤过程

反洗过程

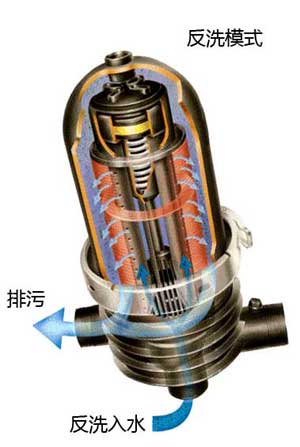

垫片式过滤器反洗原理图

控制器发出信号,关闭进水打开排污,此时:

精度(微米)2055大于 100 微米
有效反洗压力>5.5Kg>4Kg>3Kg

运行参数

叠片式过滤器和介质过滤器的比较

性能 叠片式过滤器介质过滤器
过滤形式深层过滤深层过滤
过滤效率高,尤其对软性杂质和纤维性杂质具有很高的扑捉能力。高,有吸附效果,但再生不完全时会影响过滤效果。
反冲效果一般,(需要特殊配套)
反冲间隔周期中等
总反冲水量
占地面积
过滤单元维修或更换成本基本不维修高,决定于再生效果
系统运营成本一般
工程配套高,且需要时间

以色列Arkal叠片式过滤器规格

过滤
单元数
耐压
bar
反冲压力
bar
最大流量ton/h外型尺寸mm重量kg
100-400u55u20u标准全塑
2英寸标准过滤单元 (每个过滤单元含一个 SPINE)
2102.8<40<26<15<5458157207970
3102.8<60<40<23<84581572010090
4102.8<80<53<321145815720121120
3英寸标准过滤单元 (每个过滤单元含两个 SPINE)
3102.89060309001365865160150
4102.8120804012001365865185170
5102.81501005015001365865223203
8102.824016080129016401125500420
12102.8360240120129021051125610510
15102.8350300150176021051970750630
18102.8540360180176021701970900720
4英寸标准过滤单元 (每个过滤单元含五个 SPINE)
3102.830020014501480830335290
4102.840026719501520900435370
5102.850033316724501520900565485
6102.860040020029501560970705610

过滤精度

叠片式过滤器可广泛应用于工业、商业领域,如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统。过滤等级按后级用水系统或设备对水质的要求、用水场合对水质的要求确定。

应用行业领域过滤等级(μm)常用流量(t/h)
总供水饮食、纺织、矿业、电子、铸造50~10015~500
细水管/喷嘴用水饮食、制浆造纸、冶金、矿业、机械20~1007~200
一般循环水饮食、制浆,造纸、矿业、机械、冶金≤ 10020~800
冷却塔循环水旁滤饮食、电力、矿业、机械、冶金、医药、石化炼油、空调系统或供暖系统≤10050~500
全滤≤757~250
生活饮用水市政供水、自来水≤50≤1000
超滤/反渗透预处理饮食、纺织、电子、化工医药≤105~50
离子交换预处理纺织、电力、医药、冶金、石油化工、制浆造纸、机电、饮食50~10010~250
树脂捕捉器100~20010~200
污水处理回用制浆、造纸、饮食、矿业、机械、冶金5~10050~1000
特殊水质高盐水咸水、海水、盐水的过滤50~17015~500
高浊水≤20020~800

附:过滤级别表

微米5102030405080100120150200400800
mm0.0050.010.0250.030.040.050.080.10.120.150.20.40.8
目数30001500750550400300200150120100804020
