RM-320电阻率控制仪使用说明书
分割线性能特征
本仪表是电阻率测量/控制，并具有低限报警功能的在线面板式仪表，适用于EDI、混床制备超纯水作工业流程监控。它采用独特的信号采集处理技术，自动温度补偿，配套经特殊处理的316L不锈钢电极，满足电阻率测量的长期稳定运行。
主要技术指标
- 测量范围：0~18.25MΩ.cm
- 准确度：2.0%(FS) 稳定性：±2×10-2（FS）/24h
- 配套电极：
电极常数：0.05cm-1
材 质：卫生级316L不锈钢
温补元件：NTC
介质温度：5~50℃
螺纹尺寸：1/2"管螺纹
介质压力：0~0.5MPa
线缆结构：RVP+同轴75-2双屏蔽
线缆长度：10m或约定______m - 温度补偿：以25℃为基准,自动补偿
- 显示方式：2-1/2位LCD 有背光□ 无背光□
- 输出信号：开关量（一组转换触点）
- 供电电源：AC 220V±10% 50Hz
- 电源消耗：≤1W
- 环境条件：（1）温度0~50℃ （2）湿度≤85%RH
- 外形尺寸：48×96×100mm（高×宽×深）
- 开孔尺寸：45×91mm（高×宽）
接线位置图
接线说明
- （1）黑线接NET（B）
- （2）白线接CELL（W）
- （3）黄线接T1（Y）
- （4）红线接T2（R）
- （5）内部无连接NC
- （6）继电器常开触点J1
- （7）继电器动作触点J0
- （8）继电器常闭触点J2
- （9）（10）AC 220V±10%接入端
SET—低限报警设置钮。
CHECK—电极常数设置钮。
测量电极安装

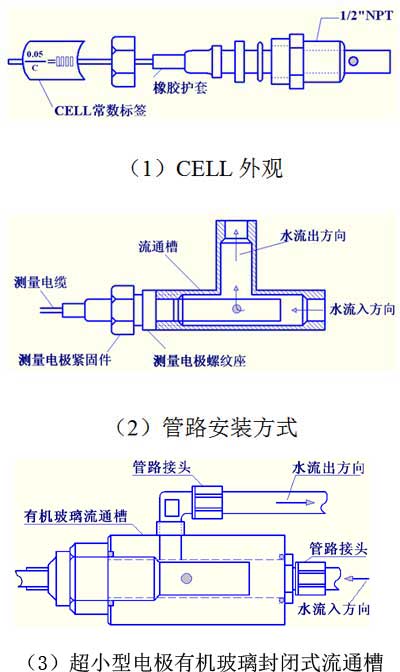

为保证电极在管路上正确测量出电阻率，应避免电导池间出现气泡或死水而造成数据失准，请严格按下图安装：
注：
（1）电极应安装在管路中位置较低、流速稳定且不易产生气泡处。
（2）电导池平装或竖装都应深入到活动水体。
（3）测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单元。
（4）测量电缆需加长时，请与厂家联系或供货前约定。
（5）在不适宜安装三通流通槽的小型纯水机中，可采用超小型电极有机玻璃封闭式流通槽（须在订货时申请）。
正确设置
仪表安装完毕后，接通电源，请进行如下操作：
1、常数校正：
将后面板开关拨至右侧K2（校验）位置，调节CHECK钮，使显示的数据和电缆标签上所标数据相符。
2、控制、报警值设定：
将开关拨至左侧K1（设定）位置，即为设定报警状态，调节SET钮，使显示的数据为报警/控制的界限值；电阻率低于此界限时，蜂鸣器发出报警讯响，同时继电器动作，启动操作装置。
3、将开关拨至中间K0（测量）位置，仪表进入监视状态，显示值为实测电阻率值。
为防止在动作界限临界跳动，设有约3个字的回差，使继电器由于测量低限动作后，测量数据上升至3个字以上再自动复位，继电器动作图如下：
4、继电器在驱动电感性负载时，请加装中间继电器，以免触点开断时被电感反电势击穿电离，烧损触点。
维护保养
- 测量电极是精密部件，不可分解，不可改变电极形状和尺寸；不可用强酸、碱清洗，改变电极常数，影响测量的精度。
- 测量电缆为专用电缆，不可更换。
- 仪表应安置于干燥环境或控制箱内，避免因水滴溅射或受潮引起仪表漏电或测量误差。
故障判断及排除
| 现象 | 可能因素 | 排除方法 |
|---|---|---|
| 1．仪表无显示 | A．电源没接通 B．仪表故障 | A．检查（9）（10）之间有无220V电压 B．请专业人员维修，一年内厂家给予调换。 |
| 2．显示不稳定 | A．电极接线有误 B．管路中有气泡 C．水质不稳定 D．电源有强干扰 | A．检查电缆线有无接错 B．整改管路或另选测量点 C．用稳定水源排除仪表原因 D．视原因对电源采取措施 |
| 3．读数误差大 | A．常数设置有误 B．电极常数发生改变 C．测点流速太急或死水 | A．按六.1“常数校正”重调 B．更换新电极 C．将电极安装于流速较缓处 |
| 4．电极脱水后仪表指示有数值 | A．电极透水或电缆绝缘性能下降 B．电极间有异物 C．接线端子受潮 | A．更换新电极 B．C．查明原因针对处理 |
| 5．报警有讯响继电器不动作 | A．继电器有响动，触点不切换位置 B．继电器无响动 | A．更换继电器（触点烧蚀） B．电路故障，返厂维修 |
仪器成套清单
电计：一台
传感器：一支
固定夹：一付
说明书：一册
